KLCM-9705本安型百兆2光3电低功耗嵌入式煤矿交换机

KLCM-9705本安型百兆2光3电低功耗嵌入式煤矿交换机

支持3个10/100base-TX以太网电口，2个百兆光口，
光口接口类型SC/ST/FC可选 ；
兼容矿用本安电源应用要求，无风扇、低功耗设计；
以太网电口支持10/100M，全/半双工，MDI/MDI-X自适应 ；
电源采用2位带锁接线端子，提供DC5~32V电源输入 ；
支持接口状态指示灯显示及外延；
-40℃~85℃工作温度，满足恶劣工业环境应用要求。

概述

上海纽琳克通信技术有限公司生产的KLCM-9705系列产品，是自主研发的一款专为工业通信网络应用设计而开发的高性能、低功耗、网管型二层百兆嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求，该系列产品体积小巧，无外壳设计，可作为交换模块嵌入用户线路板上，也可单独作为交换机来使用。同时具有丰富的通信接口，该系列产品支持2路百兆光+3路百兆电接口配置机型，其中光口为100Base-FX的全双工单模或多模光纤接口，光纤接口类型采用SC、ST、FC接口。电口为10/100Base-T以太网RJ45端口，每个RJ45端口都具有自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要，兼容性强，为矿井信息自动化提供有力的保障
上海纽琳克通信技术有限公司的嵌入式交换机提供宽范围的直流电源输入。在结构安装方面，KLCM-9705系列交换机使用工业嵌入式式安装。该系列产品采用工业芯片，低功耗、无风扇设计，电源具有可靠的过流、反接以及EMC保护，适合本安电源应用，在器件上采用工业级品质设计方案，产品符合行业标准的严格测试，能够适应严酷的工业现场环境，可广泛应用于大型煤矿、矿井的视频监控、安全监测等系统大规模组网现场中。

技术参数

技术参数

以太网标准

IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)
交换属性

MAC地址

1K

缓存大小

512Kbits

传输方式

存储转发
接口
百兆接口

数量：5个，2光3电或3电

接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口

接口速率：100base-FX（光口）、10/100M自适应电口

电源端子

KLCM-9705：2芯不带锁5.08mm间距电源接线端子
传输距离
双绞线 100m（标准CAT5/CAT5e线缆）
多模光纤 千兆多模：1310nm，500m；      百兆多模：1310nm，2km
单模光纤 千兆单模：1310nm，20km；      百兆单模：1310nm，20/40km；1550nm，60/80km
LED指示灯

指示灯

电源状态指示灯、百兆光口指示灯，百兆电口指示灯，支持客户自行外接指示灯
其它功能
复位功能

-

恢复出厂

-
环网拨码 -
电源指标

输入电压

支持DC5~30V宽压供电
整机功耗

KLCM-9705：＜1.5W@满载


工作环境
工作温度

-40℃~85℃

存储温度

-40℃~85℃
相对湿度

5%~95%（无凝露）
机械结构

外壳

-

安装

嵌入式安装

尺寸

KLCM-9705：94mm×66mm×18mm
质保

保修期

5年

认证

CE、FCC、RoHS

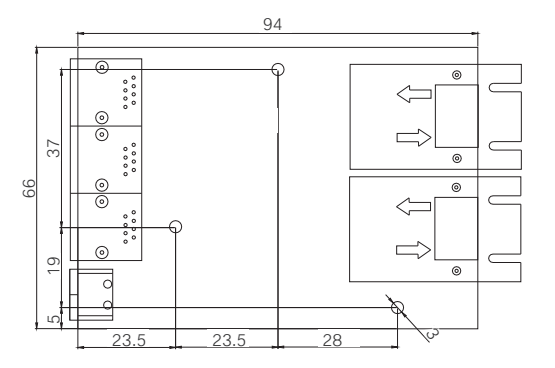

外形尺寸


订购信息

型号 100baseFX 端口光纤接口 10/100baseT(X) 端口RJ45 接头 光纤通信距离 电源
KLCM-9705-3T / 3
DC5~30V输入

KLCM-9705-2AS-ZM20 2个单模双纤SC接口 3 20KM(远距离可选）
KLCM-9705-2AS-RM20 2个单模双纤ST接口 3 20KM(远距离可选）
KLCM-9705-2AS-TM20 2个单模双纤FC接口 3 20KM(远距离可选）
KLCM-9705-2AM-ZM02 2个多模双纤SC接口 3 2KM
KLCM-9705-2AM-RM02 2个多模双纤ST接口 3 2KM
KLCM-9705-2AM-TM02 2个多模双纤FC接口 3 2KM
KLCM-9705-2SF-ZM20 2个单模单纤SC接口 3 20KM(远距离可选）
KLCM-9705-2SF-RM20 2个单模单纤ST接口 3 20KM(远距离可选）
KLCM-9705-2SF-TM20 2个单模单纤FC接口 3 20KM(远距离可选）
KLCM-9705-2MF-ZM02 2个多模单纤SC接口 3 2KM
KLCM-9705-2MF-RM02 2个多模单纤ST接口 3 2KM
KLCM-9705-2MF-TM02 2个多模单纤FC接口 3 2KM
