百兆2光8电导轨式工业以太网交换机

KLM5510

百兆2光8电导轨式工业以太网交换机

◆支持2路百兆光口和8路百兆电口可选，为用户提供灵活的组网方式；
◆光口支持SC/FC/ST、单模/多模、波长、传输距离可选；
◆单模通信20/40/60/80KM/100KM/120KM可选；多模1310nm通信2-5KM;
◆电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆支持2路冗余AC85~265V/ DC100~375V交/直流输入，或2路冗余DC9~60V直流输入可选，双输入支持电源冗余；
◆金属外壳，IP40防护等级，无风扇外壳散热；
◆支持工业35MM导轨式或者侧面固定孔安装；
◆支持-40℃~+75℃宽温工作温度；

概述

   上海纽琳克通信技术有限公司生产的KLM5510系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供百兆2光8电接口配置机型，其中光口为100Base-FX单模或多模光纤接口，支持单纤和双纤规格，接口支持SC/ST/FC三种可选。电口为10Base-T/100Base-TX以太网RJ45端口，每个RJ45端口都具有自适应功能，能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式，并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速，满足不同同业现场使用需求。
   KLM5510的非网管型交换机提供宽范围的直流DC9-60V和交直流AC/DC110/220V电源输入。电源支持1+1双电源冗余备份设计，两个独立的电源路径，任意一路电源发生故障时，自动切换至另一个路电源，保证设备正常运行，保证系统的稳定性。支持高低压混合输入，能满足工业控制以及变电站等现场的需求。在结构安装方面，KLM5510系列交换机使用工业35MM卡轨式或者侧面固定孔安装。固定孔安装方式特别适合有振动的工业现场。KLM5510系列产品具备线速转发、即联即用的特性，在器件上采用工业级品质设计方案，-40℃~+75℃工业工作环境，IP40防护等级。能满足海拔4000M高度的使用环境。无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列有多款产品可供选择，支持单双电源、支持交/直流AC/DC110/220V电源输入或者直流DC9~60V宽压供电输入，采用导轨式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

型号 KLM5510
接口 电口数量：8个10/100M自适应以太网接口
光口规格：单模多模/单纤双纤可选
光口数量：2个100M光口
光口形式：SC/ST/FC三种可选光口
1路继电器告警输出，采用3位3.81mm间距带锁扣接线端子
交换特性 传输方式：存储转发
背板带宽：12.8Gbps
包转发速率：8.4Mpps
包缓存区：4Mbit
MAC地址表：支持8K个MAC地址
交换延迟：<10μs
电源 输入电压：
D2：直流机型：DC9~60V，双电源冗余
LV：交流机型：AC85~265V或DC100~375V单路电源
LVLV：交流机型：AC85~265V或DC100~375V双电源冗余
LD：交直流+直流机型：1路DC9~60V+1路AC85~265V/DC100~375V同时输入
接口类型：工业凤凰端子5芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：6W
电源指示：P1、P2，接口灯指示：link、ACT
机械结构 安装方式：DIN卡轨安装或者侧面定位孔安装
散热方式：自然冷却，无风扇

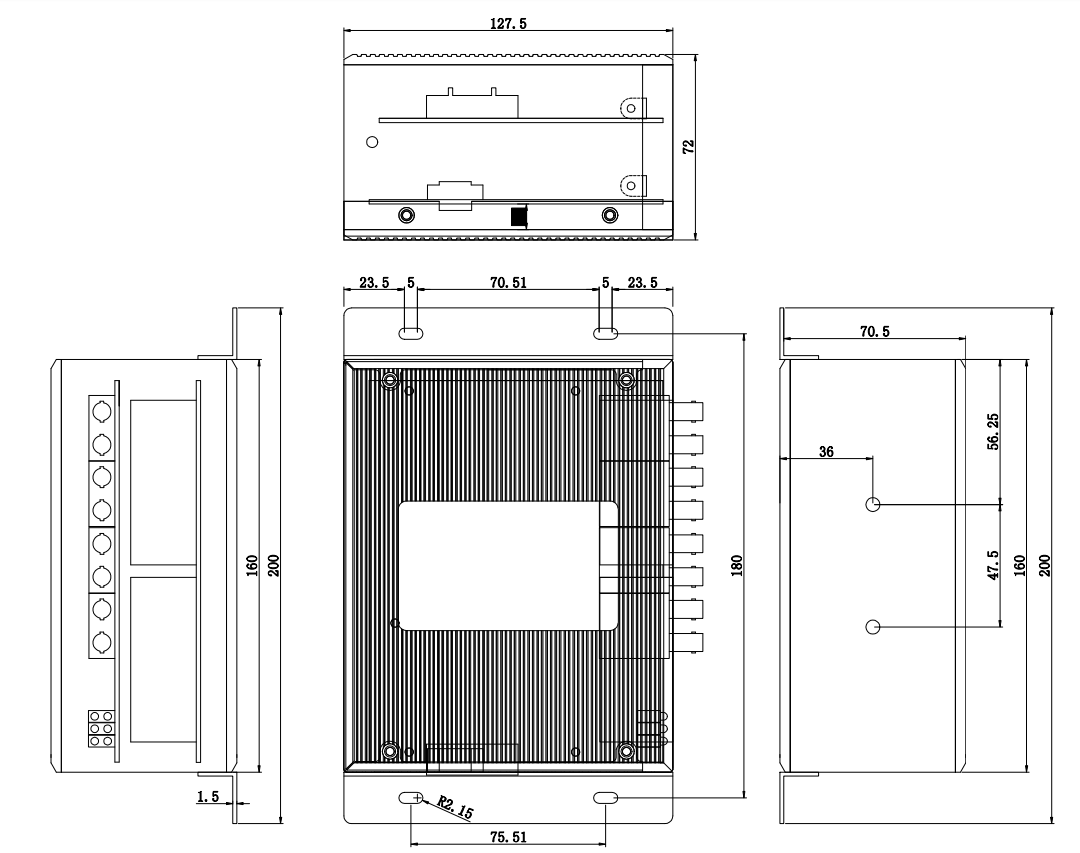

外形尺寸：宽×高×深：72×160×128mm（不含导轨以及接线端子）
防护等级：IP40
工作环境 工作温度：-40℃～+75℃
存储温度：-55℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：400000小时
质保期：5年
EMC EMI：
CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
EMS：
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3i：10base-T
IEEE802.3u：100base-T
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)



安装图示：

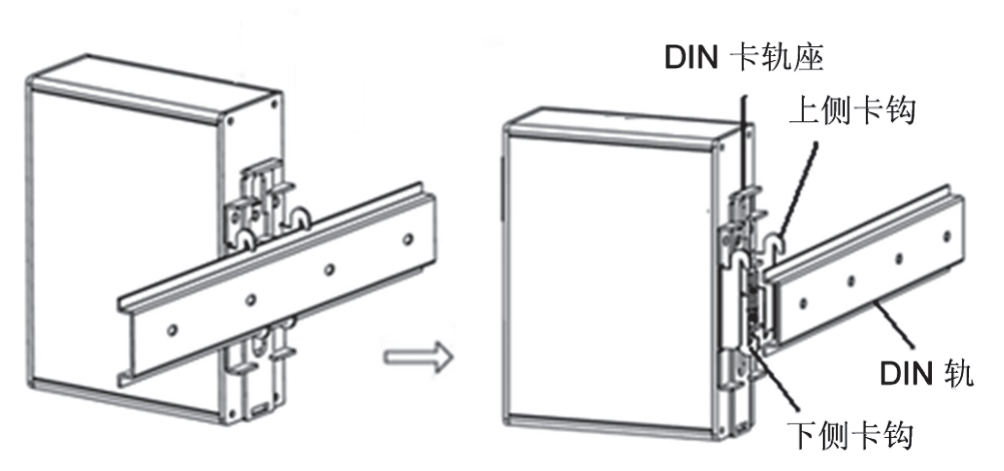

1、35MM导轨式安装

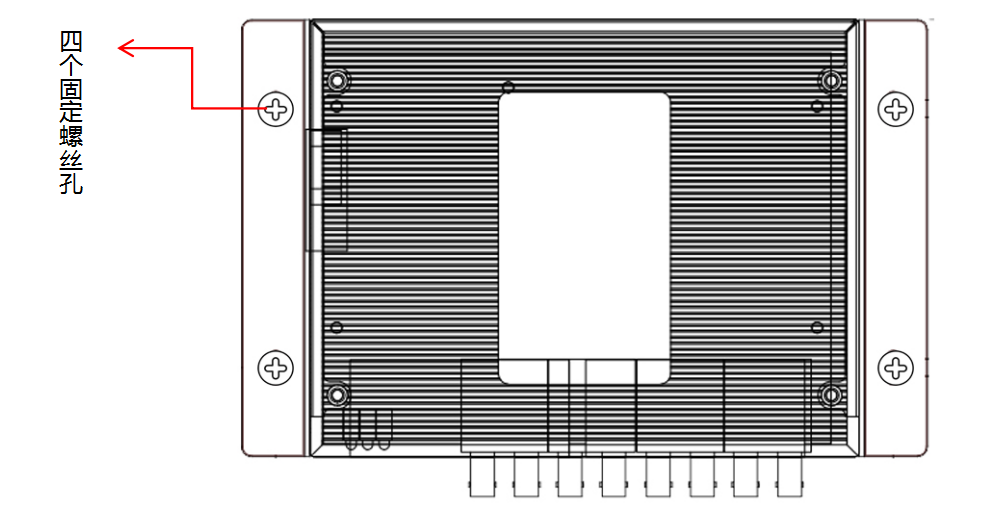

2、固定定位孔安装

订购信息

产品型号 KLM5510-OT-P1P2-LV-KG(百兆20口光电组合系列）
代码定义 代码选型
OT：代表光纤规格 2AS：代表2个单模双纤光口
2AM：代表2个多模双纤光口
2SF：代表2个单模单纤光口（1个光口A端，1个光口B端）
2MF：代表2个多模单纤光口（1个光口A端，1个光口B端）
2SFA：代表2个单模单纤光口（2个光口为A端）
2SFB：代表2个单模单纤光口（2个光口为B端）
2MFA：代表2个多模单纤光口（2个光口为A端）
2MFB：代表2个多模单纤光口（2个光口为B端）
1FSM：代表1个单模双纤光口+1个多模双纤光口
P1:代表光纤接口
P2代表光纤通信距离		 ZM：光纤接口为SC方口
RM：光纤接口为ST卡口
TM：光纤接口为FC螺纹口
02：光纤通信距离为2KM（只适用多模光纤）
20：光纤通信距离为20KM
40：光纤通信距离为40KM
60：光纤通信距离为60KM
80：光纤通信距离为80KM
LV：供电电源 D2：代表供电电源为两路冗余DC9~60V宽压供电；
LV：代表供电电源为单路交直流AC85~265V/DC100~375V供电；
LVLV：代表供电电源为两路冗余交直流AC85~265V/DC100~375V供电；
LD：代表供电电源为1路AC85~265V/DC100~375V+1路DC9~60V供电；
KG：安装方式 KG：35MM导轨式安装
TG：侧面固定孔安装
例如：KLM5510-2AS-ZM20-LV-KG规格为2个百兆光口，8个百兆电口，单模双纤SC接口。通信距离20KM.单路交直流AC85~265V/DC100~375V供电，35MM导轨式安装
